Клапаны регулирующие комбинированные

Ищут в данном разделе

В наличии

Предзаказ

Комбинир. регулятор расхода AVQM DN 50

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

50
Номинальное давление (PN), бар:

25
Корпус:

ВысокопрочныйчугунEN-GJS-400-18-LT(GGG 40.3)
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

10
Максимально допустимый перепад давлений, бар:

16
L₁, мм:

230
Пропускная способность Kvs, м³/ч:

25
H₁, мм:

150
Тип присоединения к трубопроводу:

Фланцы, РN 25, по EN EN 1092-2
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,05
Максимальный расход, м^3/ч:

15 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

13,9
H3, мм:

105
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,5
Вид привода или регулирующего блока:

AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,8÷12
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

37 000 руб./шт

В наличии

Предзаказ

Комбинир. регулятор расхода AVQM DN 32

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

32
Номинальное давление (PN), бар:

25
Корпус:

Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
L, мм:

105
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

10
Максимально допустимый перепад давлений, бар:

16
Пропускная способность Kvs, м³/ч:

12,5
H2, мм:

105
Тип присоединения к трубопроводу:

Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,05
Максимальный расход, м^3/ч:

10 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

5,8
H, мм:

150
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,55
Вид привода или регулирующего блока:

AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,4 ÷ 8,0
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

32 000 руб./шт

В наличии

Предзаказ

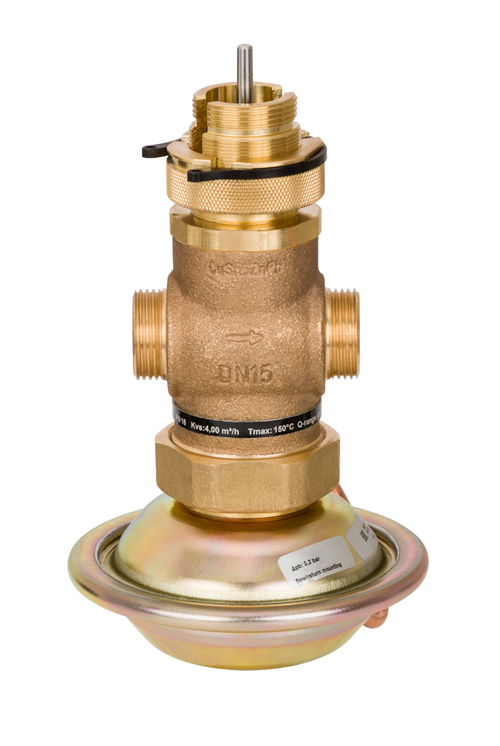

Комбинир. регулятор расхода AVQM DN 15

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

15
Номинальное давление (PN), бар:

25
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

88
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

5
Максимально допустимый перепад давлений, бар:

20
Пропускная способность Kvs, м³/ч:

4
H2, мм:

88
Тип присоединения к трубопроводу:

Цилиндрическаянаружная трубная резьбапо ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Максимальный расход, м^3/ч:

2,4 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

3
H, мм:

109
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,6
Вид привода или регулирующего блока:

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,07÷2,2
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

25 000 руб./шт

В наличии

Предзаказ

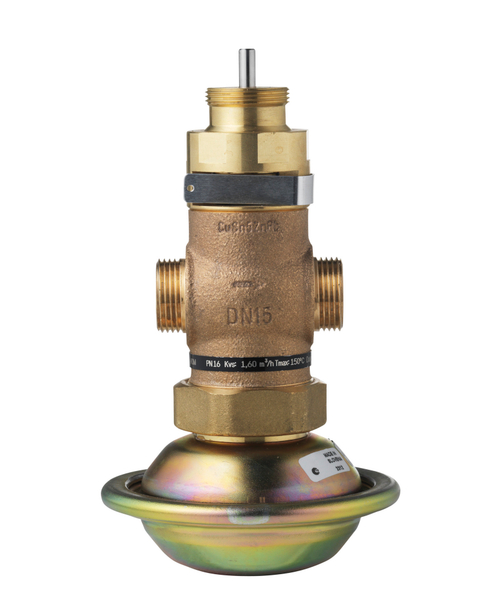

Комбинир. регулятор расхода AVQM DN 15

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

15
Номинальное давление (PN), бар:

16
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

73
Уплотнение:

Металлическое
Температура рабочей среды, °С:

2–150
Ход штока, мм:

5
Максимально допустимый перепад давлений, бар:

12
L2, мм:

133
L3, мм:

139
L₁, мм:

130(Фланцы, Ру 25, по ЕN 1092-2.)
Пропускная способность Kvs, м³/ч:

2,5
H2, мм:

73
Тип присоединения к трубопроводу:

Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Максимальный расход, м^3/ч:

1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

1,9
D2, мм:

14
H, мм:

97
Характеристика регулирования:

Логарифмическая
D, мм:

21
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,6
Вид привода или регулирующего блока:

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
n:

4
k, мм:

65
Размер гайки под ключ SW, мм:

32
R, дюймы:

½(Наружная коническая трубная резьба по EN 10266-1)
H*, мм:

277(AMV(E) 10, AMV 150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU), 30, 33)
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,07 ÷ 1,4
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

39
Условное давление регулирующего блока, бар:

16
Система разгрузки по давлению:

Пистон
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

25 000 руб./шт

В наличии

Предзаказ

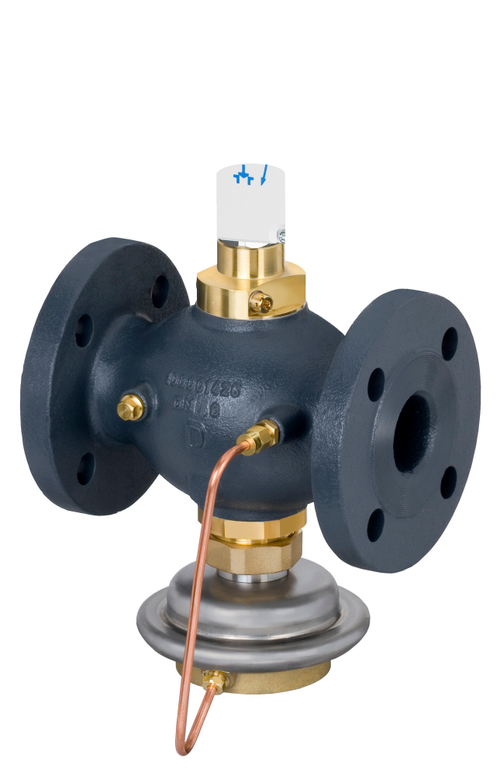

Комбинир. регулятор расхода AVQM DN 40

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

40
Номинальное давление (PN), бар:

25
Корпус:

ВысокопрочныйчугунEN-GJS-400-18-LT(GGG 40.3)
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

10
Максимально допустимый перепад давлений, бар:

16
L₁, мм:

200
Пропускная способность Kvs, м³/ч:

20
H₁, мм:

150
Тип присоединения к трубопроводу:

Фланцы, РN 25, по EN EN 1092-2
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,05
Максимальный расход, м^3/ч:

12 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

11,8
H3, мм:

105
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,5
Вид привода или регулирующего блока:

AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,8÷10
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

35 000 руб./шт

В наличии

Предзаказ

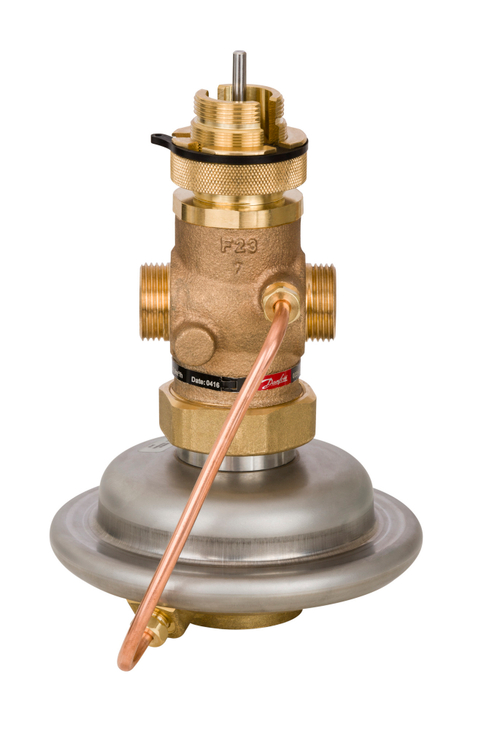

Комбинир. регулятор расхода AVQM DN 15

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

15
Номинальное давление (PN), бар:

16
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

65
Уплотнение:

Металлическое
Температура рабочей среды, °С:

2–150
Ход штока, мм:

5
Максимально допустимый перепад давлений, бар:

12
L2, мм:

133
L3, мм:

139
L₁, мм:

130(Фланцы, Ру 25, по ЕN 1092-2.)
Пропускная способность Kvs, м³/ч:

1,6
H2, мм:

73
Тип присоединения к трубопроводу:

Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Максимальный расход, м^3/ч:

0,9 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

1,9
D2, мм:

14
H, мм:

97
Характеристика регулирования:

Логарифмическая
D, мм:

21
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,6
Вид привода или регулирующего блока:

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
n:

4
k, мм:

65
Размер гайки под ключ SW, мм:

32
R, дюймы:

½ (Наружная коническая трубная резьба по EN 10266-1)
H*, мм:

277(AMV(E) 10, AMV 150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU), 30, 33)
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,03 ÷ 0,86
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

39
Условное давление регулирующего блока, бар:

16
Система разгрузки по давлению:

Пистон
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

25 000 руб./шт

В наличии

Предзаказ

Комбинир. регулятор расхода AVQM DN 15

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

15
Номинальное давление (PN), бар:

25
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

88
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

5
Максимально допустимый перепад давлений, бар:

20
Пропускная способность Kvs, м³/ч:

2,5
H2, мм:

88
Тип присоединения к трубопроводу:

Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Максимальный расход, м^3/ч:

1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

3
H, мм:

109
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,6
Вид привода или регулирующего блока:

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,07 ÷ 1,4
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

25 000 руб./шт

В наличии

Предзаказ

Комбинир. регулятор расхода AVQM DN 15

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

15
Номинальное давление (PN), бар:

16
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

65
Уплотнение:

Металлическое
Температура рабочей среды, °С:

2–150
Ход штока, мм:

5
Максимально допустимый перепад давлений, бар:

12
L2, мм:

133
L3, мм:

139
L₁, мм:

130(Фланцы, Ру 25, по ЕN 1092-2.)
Пропускная способность Kvs, м³/ч:

1
H2, мм:

73
Тип присоединения к трубопроводу:

Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Масса, кг, не более:

1,9
D2, мм:

14
H, мм:

97
Характеристика регулирования:

Логарифмическая
D, мм:

21
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,6
Вид привода или регулирующего блока:

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
n:

4
k, мм:

65
Размер гайки под ключ SW, мм:

32
R, дюймы:

½ (Наружная коническая трубная резьба по EN 10266-1)
H*, мм:

277(AMV(E) 10, AMV 150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU), 30, 33)
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,02 ÷ 0,4
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

39
Условное давление регулирующего блока, бар:

16
Система разгрузки по давлению:

Пистон
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

25 000 руб./шт

В наличии

Предзаказ

Комбинир. регулятор расхода AVQM DN 15

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

15
Номинальное давление (PN), бар:

25
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

88
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

5
Максимально допустимый перепад давлений, бар:

20
Пропускная способность Kvs, м³/ч:

1,6
H2, мм:

88
Тип присоединения к трубопроводу:

Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Максимальный расход, м^3/ч:

0,9 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

3
H, мм:

109
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,6
Вид привода или регулирующего блока:

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,03 ÷ 0,86
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

25 000 руб./шт

В наличии

Предзаказ

Комбинир. регулятор расхода AVQM DN 20

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

20
Номинальное давление (PN), бар:

25
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

88
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

7
Максимально допустимый перепад давлений, бар:

20
Пропускная способность Kvs, м³/ч:

6,3
H2, мм:

88
Тип присоединения к трубопроводу:

Цилиндрическаянаружная трубная резьбапо ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Максимальный расход, м^3/ч:

3,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

3
H, мм:

109
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,6
Вид привода или регулирующего блока:

AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,16÷3,0
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

27 000 руб./шт

В наличии

Предзаказ

Комбинир. регулятор расхода AVQM DN 25

Бренд:

Ридан ( Ridan )
Рабочая среда:

Вода или 30% водный раствор гликоля
Климатическое исполнение:

Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм:

25
Номинальное давление (PN), бар:

25
Корпус:

Красная бронза CuSn5ZnPb (Rg5)
L, мм:

91
Уплотнение:

EPDM
Температура рабочей среды, °С:

2–150
Ход штока, мм:

7
Максимально допустимый перепад давлений, бар:

20
Пропускная способность Kvs, м³/ч:

8
H2, мм:

91
Тип присоединения к трубопроводу:

Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02
Максимальный расход, м^3/ч:

4,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более:

3,2
H, мм:

109
Характеристика регулирования:

Логарифмическая
Седло:

Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации:

≥ 0,55
Вид привода или регулирующего блока:

AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования:

> 1 : 30
Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As
PH среды:

Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,2 ÷ 3,5
Уплотнение регулирующего блока:

EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2:

54
Условное давление регулирующего блока, бар:

25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Наличие: В наличии

30 000 руб./шт

Полезные статьи

Преимущества использования вышки-туры на колесах для строительных работ

В современном строительстве мобильность и эффективность играют ключевую роль. Вышки-туры на колесах становятся настоящими помощниками для строителей. Они не только...

20.01.2025

Как выбрать идеальный пластиковый погреб TINGARD для Вашего участка: Полное руководство

Выбор пластикового погреба для Вашего участка — это важный шаг, который может значительно улучшить условия хранения продуктов и других вещей....

17.01.2025

Как выбрать алюминиевую вышку-туру: советы и рекомендации.

В этой статье мы расскажем, как правильно выбрать алюминиевую вышку-туру, чтобы обеспечить безопасность и эффективность при выполнении высотных работ. Узнайте...

14.01.2025

Монтаж гибкой черепицы своими руками пошаговая инструкция.

В этой статье мы подробно рассмотрим процесс монтажа битумной черепицы, включая подготовку основания, усиление карнизных свесов и укладку подкладочного ковра....

14.10.2024

ЗАМЕР ПРОЕМА ПОД СЕКЦИОННЫЕ ВОРОТА

Если Вы планируете установить секционные ворота, правильные замеры проема — ключевой этап, от которого зависит качество и долговечность установки. Наша...

14.10.2024

Как проверить газоблок на качество.

Мы часто сталкиваемся с ситуацией, когда люди строят из газобетонного блока дом или дачу, а спустя какое-то время начинают винить...

27.09.2024

Несколько вариантов Фасадов для дома из газоблоков.

Ох, я и намучился вопросом, какой материал лучше выбрать для наружной отделки стен. Мне никто не подсказал, от чего лучше...

27.09.2024

Правильный выбор водосточной системы DOCKE: Учитываем площадь кровли и выбор цвета

Водосточная система – один из ключевых элементов защиты Вашего строения от негативных последствий атмосферных осадков. Правильный выбор и установка водосточной...

26.09.2024

Комплектующие для сайдинга DOCKE: Все, что нужно знать

Универсальные аксессуары предназначены для серий STANDARD и PREMIUM существенно упрощают монтаж, являются декоративными элементами отделки фасада.

24.09.2024

Железобетонные плиты перекрытия: универсальное решение для строительства

Универсальные железобетонные плиты перекрытия - ключ к надежному строительству Плиты перекрытия ПБ и ПК - одни из самых востребованных строительных...

20.09.2024

Выбор плиточного клея: ключ к долговечной и красивой облицовке

Правильно подобранный и нанесенный плиточный клей является залогом прочной, красивой и долговечной облицовки. Вы можете подобрать в нашем магазине смеси...

02.09.2024

Клапаны регулирующие комбинированные

Купить Клапаны регулирующие комбинированные в Екатеринбурге
