Характеристики
Бренд
Ридан ( Ridan )
Рабочая среда
Вода или 30% водный раствор гликоля
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм
15
Номинальное давление (PN), бар
25
Корпус
Красная бронза CuSn5ZnPb (Rg5)
L, мм
88
Уплотнение
EPDM
Температура рабочей среды, °С
2–150
Ход штока, мм
5
Максимально допустимый перепад давлений, бар
20
Пропускная способность Kvs, м³/ч
2,5
H2, мм
88
Тип присоединения к трубопроводу
Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)
≤ 0,02
Максимальный расход, м^3/ч
1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более
3
H, мм
109
Характеристика регулирования
Логарифмическая
Седло
Нержавеющая сталь, мат. № 1.4571
Коэффициент начала кавитации
≥ 0,6

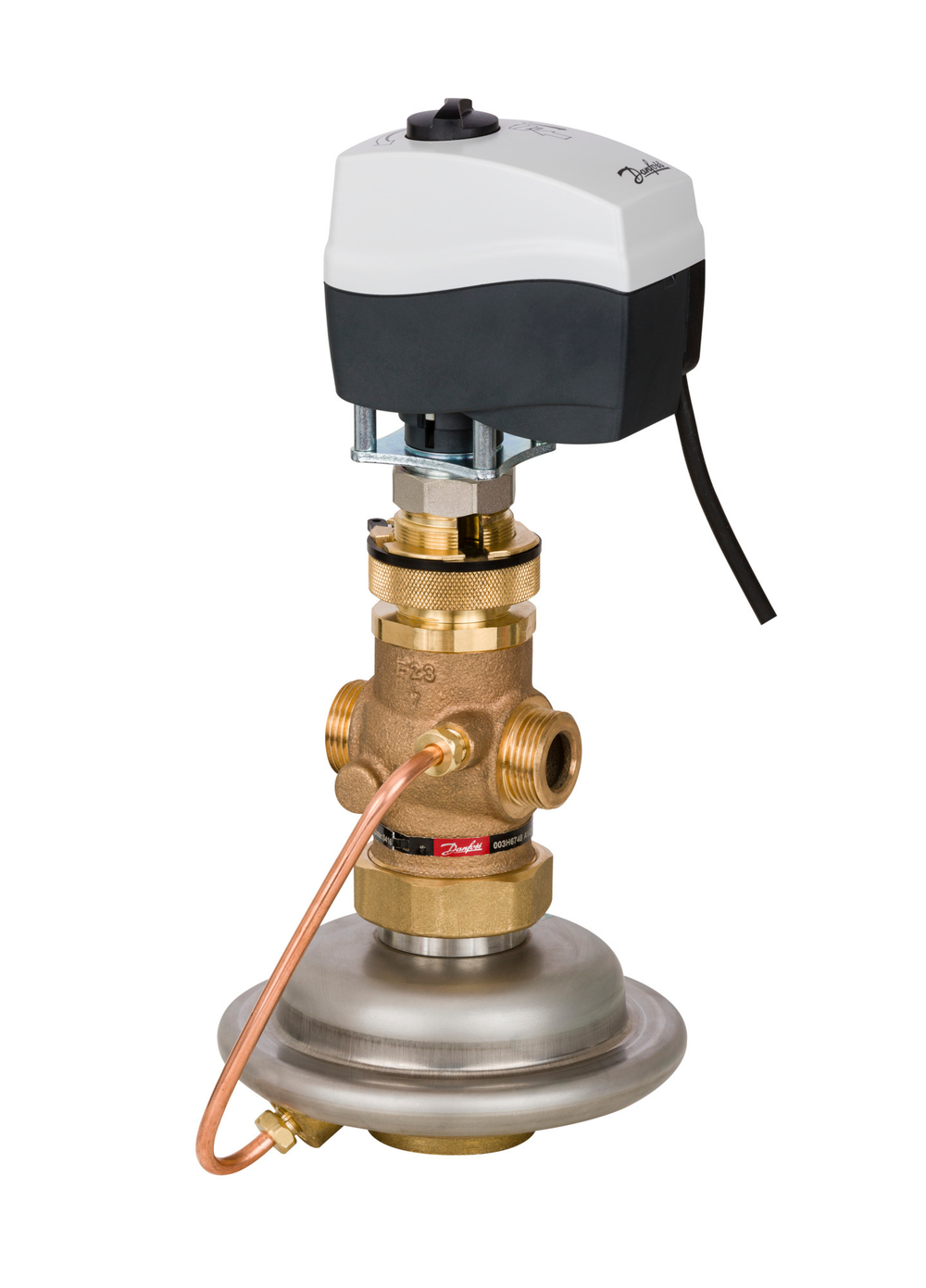

Вид привода или регулирующего блока
AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Динамический диапазон регулирования
> 1 : 30
Золотник
Необесцинковывающаяся латунь CuZn36Pb2As
PH среды
Мин. 7 , Макс 10
Мин. перепад давлений на клапане ΔР, бар
минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
0,07 ÷ 1,4
Уплотнение регулирующего блока
EPDM
Площадь регулирующей диафрагмы регулирующего блока, см2
54
Условное давление регулирующего блока, бар
25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар
0,2
